سقف تیرچه بلوک با سرعت اجرایی بالا، توجیه اقتصادی و مقاومت قابل قبول، یکی از بهترین سیستمهای سقف در ساخت و سازهای داخل کشور ایران است. با این وجود، بدون مقاوم سازی سقف تیرچه بلوک، شاهد یک سری نقاط ضعف و آسیبهایی در این سقف هستیم که به مرور زمان میتواند باعث بروز مشکل شود. بسیاری از خطاهای انسانی برای طراحی و اجرا، باعث بروز مشکل در این سقف میشوند. با این وجود میتوان هر قدم از مقاوم سازی سقف تیرچه بلوک را با اصول مهندسی انجام داد و شاهد افزایش مقاومت این سقف و جلوگیری از خوردگی و آسیب به آن بود.

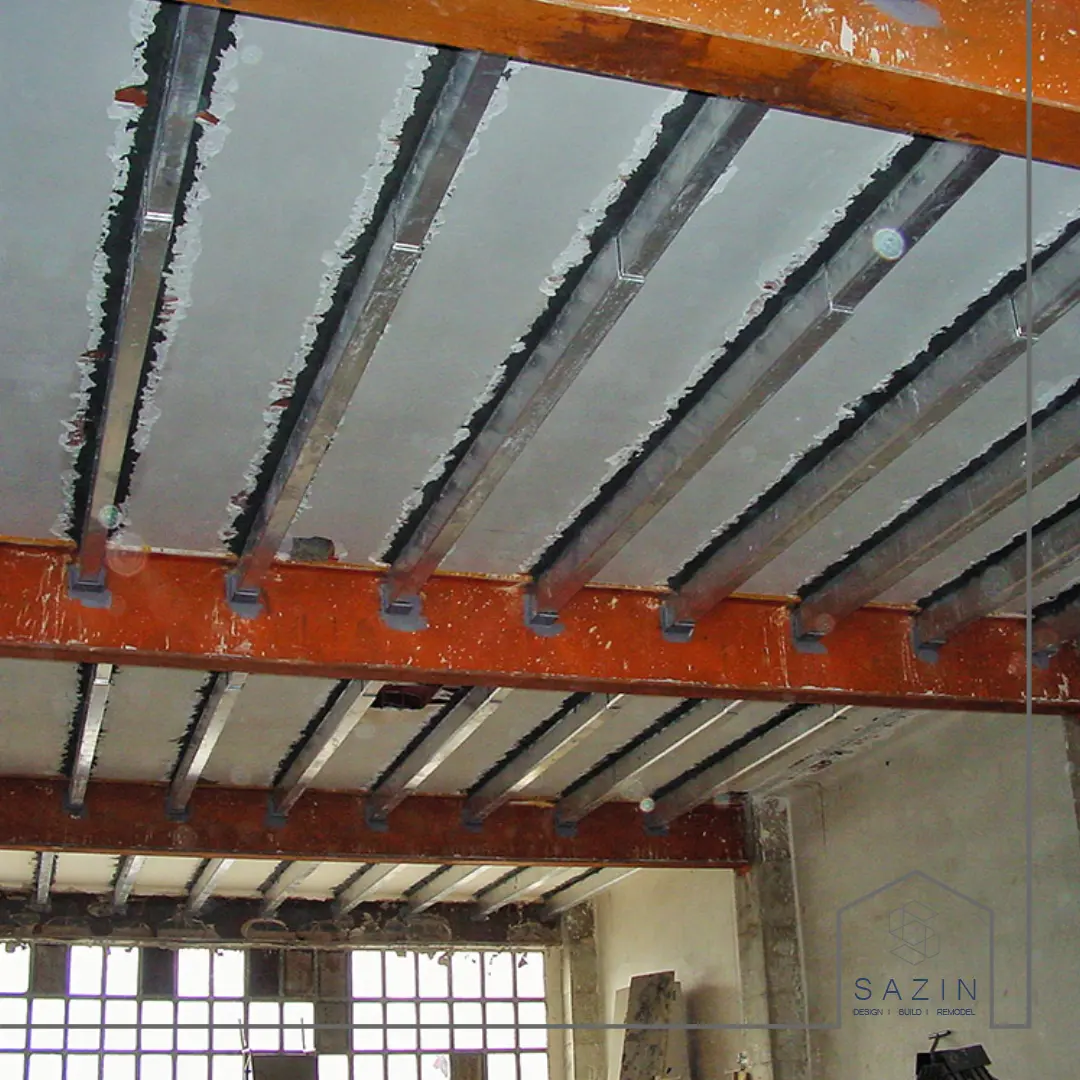

4 دلایل فنی و اجرایی نیاز به مقاوم سازی سقف تیرچه بلوک
با وجود مقاومت بالای سقف تیرچه بلوک، در بعضی از مواقع به دلیل خطاهایی اجرایی، محاسباتی و فنی، نیاز به مقاوم سازی این نوع سقف است. بدون مقاوم سازی سقف تیرچه بلوک در این شرایط، سقف تحت تاثیر آسیب محیطی قرار گرفته و حتی ممکن است زودتر از سایر اجزای سازه، تخریب شود. مهمترین دلایل فنی و اجرایی که نیاز به مقاوم سازی این سقف را افزایش میدهند، شامل:
خطا در طراحی و محاسبات تیرچه بتنی
گاهی اوقات ریشه ضعف سقف به پیش از مرحله اجرا و به فاز طراحی بازمیگردد. مهندس محاسب ممکن است در برآورد بارهای مرده و زنده دچار اشتباه شود یا فرضیات نادرستی در خصوص مقاومت فشاری بتن و تنش تسلیم در نظر بگیرد. همچنین خطاهایی مانند عدم طراحی تیرچه دوبل در دهانههای بلندتر از ۷ متر یا اشتباه در محاسبات سقفهای دارای بازشو، منجر به خیز بیش از حد و ترک خوردگی در این سقف میشود.
اشکالات اجرایی سقف تیرچه بلوک
در برخی از مواقع محاسبات سقف تیرچه بلوک مناسب است؛ اما مهندسان اجرایی و کارگران برای اجرای آن دچار مشکل میشوند. به طور مثال، عدم رعایت حداقل عرض پاشنهها و جک نزدن و در نظر نگرفتن خیز منفی تیرچه، میتوانند سقف تیرچه بلوک را دچار مشکل کنند. هنگام اجرا اگر از بتن کیفیت بتن با مقاومت فشاری کم استفاده شود یا قالب زودهنگام برداشته شود، احتمال آسیب وجود دارد. اشکالات اجرایی آرماتور بندی تیرچه، عدم توجه به قوانین بتن ریزی و عمل آوری، عدم نصب پایه اطمینان در دهانهها و چشمههای بزرگ، همگی از خطاهای اجرایی این سقف هستند.
افزایش بار وارده بر سقف تیرچه بتنی
سقف تیرچه بلوک در ابتدا برای تحمل وزن خاصی در ساختمان طراحی شده است. تغییر کاربری ساختمان، باعث افزایش بار وارده به سقف تیرچه بلوک شده و نیاز به مقاوم سازی آن را افزایش میدهد. بنابراین، در صورت ساخت طبقات اضافی روی طبقات ساختمان، نصب تجهیزات سنگین روی سقف تیرچه بلوک و اجرای بازشو در سقف تیرچه بتنی، بار وارده افزایش مییابد و باید مقاوم سازی سقف انجام شود. ناگفته نماند که گاهی تغییر آیین نامه طراحی ساختمان، مقاوم سازی سقف تیرچه بلوک را به اجبار تبدیل میکند.
خرابی و آسیب دیدگی تیرچه بتنی
عوامل محیطی و گذشت زمان باعث استهلاک مصالح داخل تیرچه بتنی میشوند و مقاومت آن را کاهش میدهند. نفوذ رطوبت و یون کلر منجر به خوردگی میلگردهای کششی تیرچه و در نتیجه ترکخوردگی و خردشدگی بتن کاور میشود. شکم دادن سقف، کرموشدگی بتن به دلیل ویبره نامناسب هنگام اجرا و ترکهای برشی یا خمشی از نشانههای بارز این نوع آسیبها هستند.
دلایل نیاز به مقاوم سازی سقف تیرچه بلوک |
|
| انواع مشکلات در سقف تیرچه بلوک | نمونههای رایج آسیب و خطا |
| خطا در طراحی و محاسبات |
|
| اشکالات اجرایی |
|
| افزایش بار وارده |
|
| خرابی و آسیبدیدگی |
|

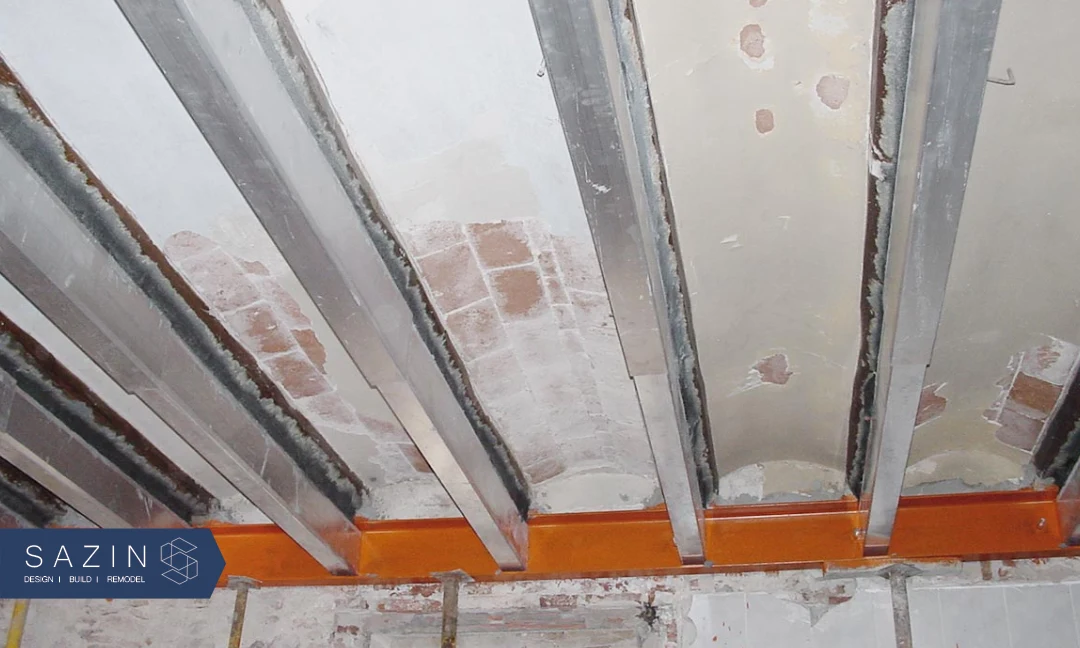

آشنایی با روشهای مقاوم سازی و ترمیم سقف تیرچه بلوک
گاهی مقاوم سازی سقف تیرچه بلوک، یک انتخاب نیست؛ بلکه یک ضرورت برای حفظ دوام و ساختار سازه محسوب میشود. در این شرایط میتوان با اضافه کردن ملات ترمیم بتنی یا نوارهای فولادی و FRC، مقاومت سقف و قابلیت تحمل آن را چندین برابر افزایش داد. روشهای کلی برای مقاوم سازی و ترمیم سقف تیرچه بلوک شامل موارد زیر هستند:
- تقویت و مقاوم سازی سقف تیرچه بلوک با استفاده از FRP
- تقویت و مقاوم سازی تیرچه بتنی با استفاده از کامپوزیت FRCM
- افزایش ظرفیت باربری تیرچه بتنی با اضافه نمودن نوارهای فولادی
- مقاوم سازی سقف تیرچه بتنی به روش افزایش ضخامت دال از بالا
- ترمیم موضعی بتن تیرچه با استفاده از ملات ترمیم بتنی

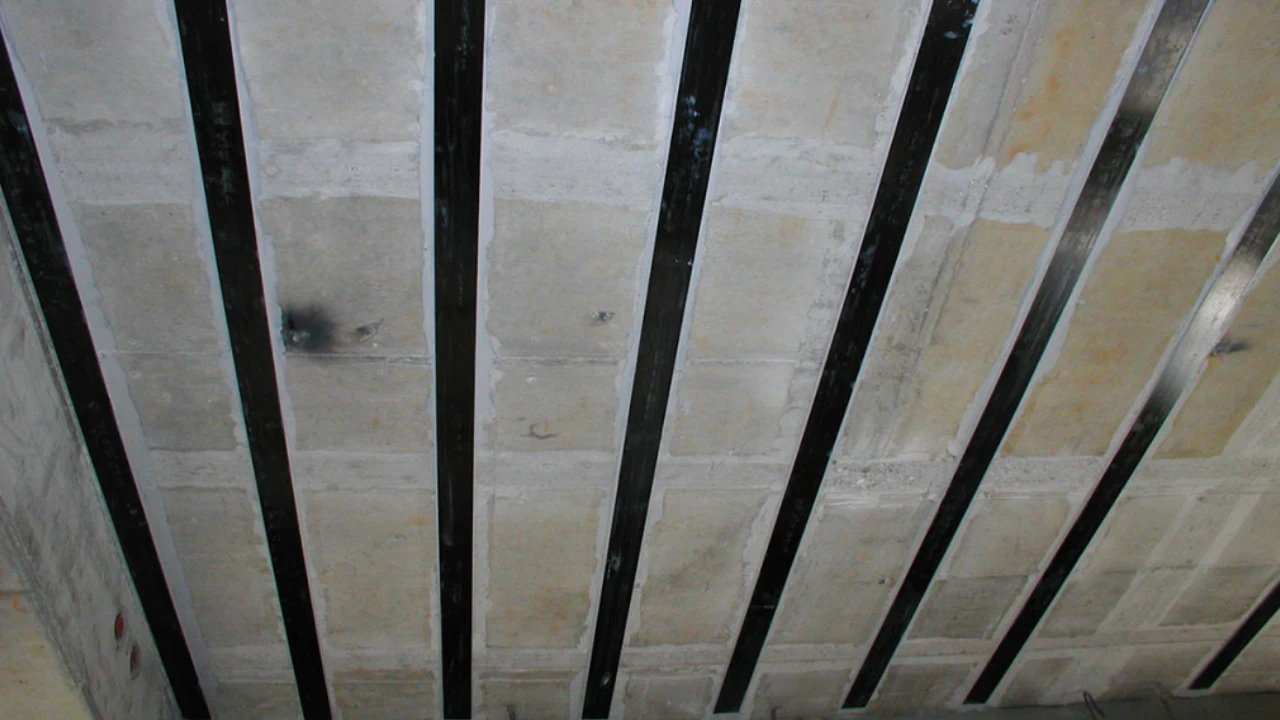

تقویت و مقاوم سازی سقف تیرچه بلوک با استفاده از FRP
یکی از روشهای ترمیم تیرچه بتنی، استفاده از FRP است که در کنار داشتن وزن سبک، مقاومت کششی بسیار بالایی دارد. این سیستم با ترکیب الیاف کربن و ژل اپوکسی مخصوص FRP، ورق و یا لمینت کربن به همراه خمیر اپوکسی در پروژههای مختلف مورد استفاده قرار میگیرد. وظیفه اصلی FRP اضافه کردن لایهای به سقف تیرچه بلوک است که میتواند استحکام سقف را در برابر کشش و بارهای وارده افزایش دهد.
در روش مقاوم سازی سقف تیرچه بلوک با FRP، نوارهای پلیمری مسلح شده با الیاف کربن به وجه تحتانی تیرچه و ناحیه کششی آن متصل میشوند. با نصب این نوارهای پلیمری، ظرفیت ممان مقاوم تیرچه افزایش پیدا میکند. بهتر است برای مقاوم سازی سقف تیرچه بلوک، از ترکیب ورق، لمینت کربن و خمیر اپوکسی استفاده شود؛ چرا که لمینتها به علت چند لایه بودن، مقاومت کششی بسیار بالا و رفتارهای کنترل شده بیشتری در برابر بارهای وارده دارند.

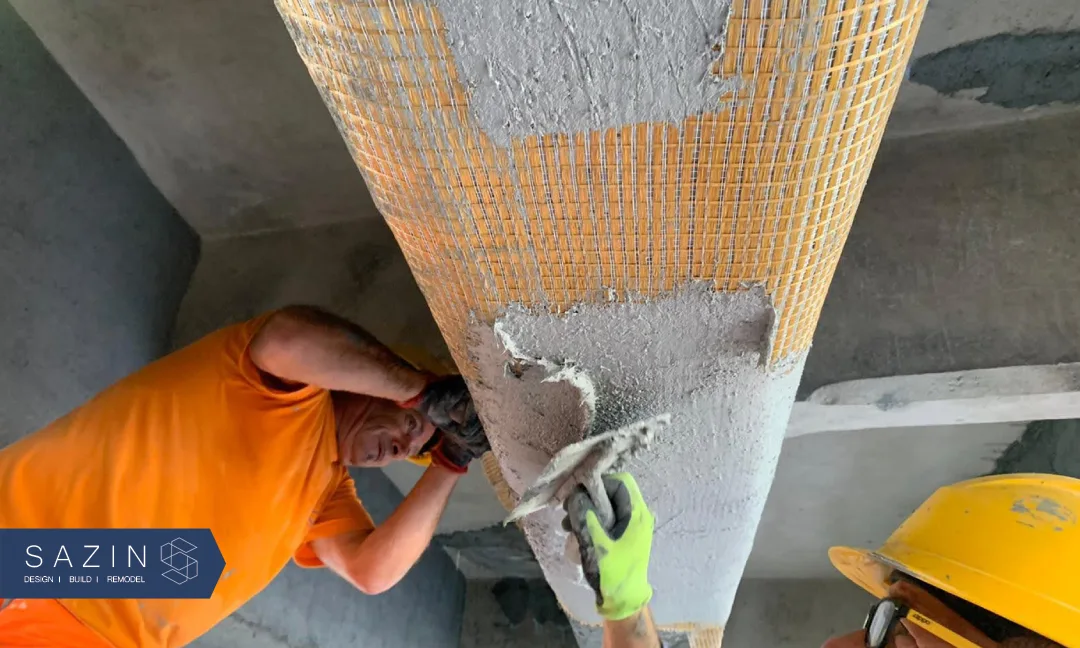

تقویت و مقاوم سازی تیرچه بتنی با استفاده از کامپوزیت FRCM
برای ترمیم سقف تیرچه بلوک، میتوان از کامپوزیت FRCM که ترکیب مش فایبرگلاس و ماتریس سیمانی است؛ استفاده کرد. این ترکیب به محض اجرا روی تیرچه بلوک، مقاومت آن را چندین بار افزایش میدهد و باعث بهبود عملکرد فنی و مکانیکی آن خواهد شد. مقاوم سازی سقف تیرچه بلوک با FRCM، تقریبا مشابه با FRP است، با این تفاوت که به جای استفاده از رزین اپوکسی، از ترکیب مش فایبرگلاس و پلاستر استفاده میشود.
برای ترمیم سقف تیرچه بلوک با FRCM، در نواحی که احتمال آسیب و خوردگی وجود دارد، یک لایه پلاستر قرار میگیرد. سپس توری فایبرگلاس درون آن مدفون میشود. در نهایت لایه دوم پلاستر نیز روی آن اجرا میشود. یکی از مزایای این روش مقاوم سازی تیرچه بلوک، سازگاری حرارتی و شیمیایی آن با بتن پایه است. به علاوه اینکه این سیستم، مقاومت بسیار خوبی در برابر حریق دارد و برای محیطهایی که خطر آتش سوزی نیز وجود دارد، بهترین گزینه محسوب میشود.

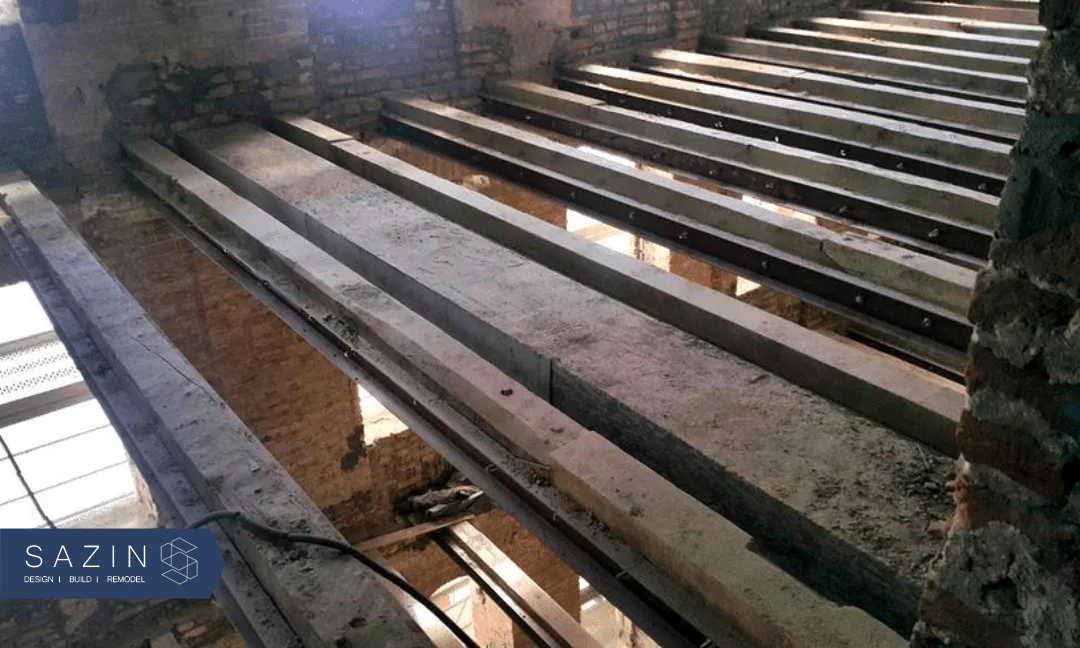

افزایش ظرفیت باربری تیرچه بتنی با اضافه نمودن نوارهای فولادی
یکی دیگر از روش های مقاوم سازی سقف تیرچه بلوک، استفاده از نوارهای فولادی است. این نوارها به دو طریق یعنی از طریق چسباندن با چسب اپوکسی و یا بولت کردن به وجوه افقی، مورد استفاده قرار میگیرند. مزیت اصلی افزایش ظرفیت باربری تیرچه بلوک با اضافه کردن نوارهای فولادی این است که وزن سازه و ضخامت سقف را افزایش نمیدهد، ولی میتواند تاثیر زیادی روی افزایش مقاومت سقف داشته باشد.
در صورتی که نیاز به اجرای ورقهای فولادی با ضخامت کم باشد، میتوان از چسبها و رزینهای اپوکسی قدرتمند به وجه کششی زیرین استفاده کرد؛ اما اگر شدت ضعف سقف زیاد باشد و نیاز به استفاده از ورقهای ضخیمتر فولادی احساس شود، دیگر چسب اپوکسی به تنهایی کافی نخواهد بود. در این صورت میتوان از پیچها و بولتهای مهاری جهت انتقال برش استفاده کرد. بدین منظور توصیه میشود که ابتدا ورق فولادی در جای مشخص سقف با چسب اپوکسی چسبانده شود و بعد از آن، پیچها به صورت میان گذار یا کاشته شده در بتن تیرچه، مورد استفاده قرار گیرد.
مقاوم سازی سقف تیرچه بتنی به روش افزایش ضخامت دال از بالا
بر اساس نشریه 543 ” دستورالعمل طراحي و اجراي سقف هاي تيرچه و بلوك “، سقفهای تیرچه بلوک مانند یک دال نازک با دهانهای برابر فاصله میان دو تیرچه، قادر به تحمل خمش موضعی در محل دو تیرچه هستند. در صورتی که به علت طراحی اولیه اشتباه یا افزایش بار مرده به سقف، ضخامت دال بتنی تیرچه بلوک کافی نباشد، میبایست حتما آن را مقاوم سازی کرد. از همین جهت، میتوان با افزایش ضخامت دال از بالا، مقاومت سقف را نیز افزایش داد.
ضخامت بتن مورد نیاز برای ترمیم تیرچه بتنی باید بر اساس طول دهانه و بار وارده محاسبه شود. پس از تعیین ضخامت مورد نیاز، ابتدا سطح بتن قدیمی تیرچه بلوک مضرس میشود. پس آن، میلگردهای برشی در صورت نیاز به عملکرد یکپارچه کاشته میشوند. سپس با بتن ریزی روی لایه جدید با شبکه آرماتوربندی استاندارد، میتوان شاهد افزایش ضخامت سقف و مقاومت بیشتر آن بود.

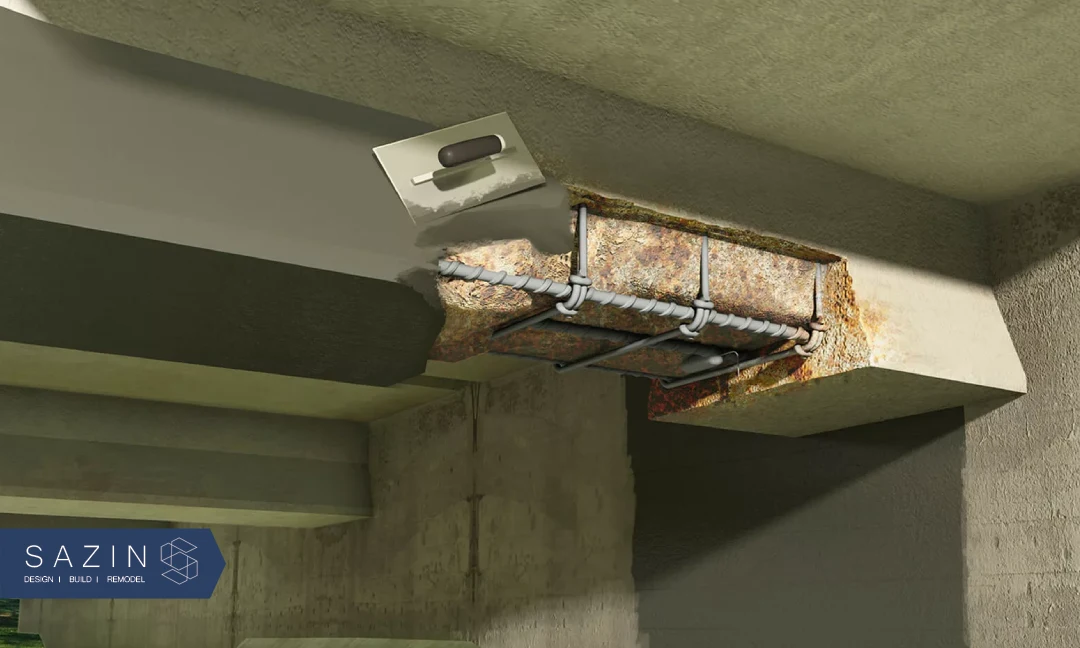

ترمیم موضعی بتن تیرچه با استفاده از ملات ترمیم بتنی
گاهی اوقات سقف تیرچه بلوک دارای آسیبهای موضعی است و نیازی نیست که برای ترمیم آن، از روشهای تقویت سازهای کلان استفاده کرد. هنگام بروز مشکلاتی همچون ترک خوردگی بتن پاشنه تیرچه، نمایاشان میلگردها و زنگ زدگی آنها، خرد شدن بتن در اثر ضربه و هر آسیب موضعی دیگر، میتوان ترمیم سقف تیرچه بلوک را به صورت صحیح انجام داد. به منظور ترمیم موضعی بتن تیرچه بلوک، میتوان از ملات ترمیم بتن پایه اپوکسی یا پایه سیمانی استفاده کرد که متناسب با نیاز و بودجه، امکان انتخاب هر کدام وجود دارد.
برای ترمیم تیرچه بتنی ابتدا بتنهای سست و آسیبدیده تخریب شده و زنگزدایی آرماتورها انجام میگیرد. سپس میتوان ملات ترمیمی را روی سطوح آسیب دیده و سست اجرا کرد. معمولا از بتن پاشی برای پر کردن ترکها و آسیبهای سطحی تیرچه بلوک استفاده میشود؛ اما اگر آسیبها موضعیتر باشند، با یک کاردک نیز میتوان ملات ترمیمی را با ضخامت کنترل شده و در محل دقیق، اجرا نمود.
چگونه مناسبترین روش ترمیم و مقاوم سازی سقف تیرچه بلوک را انتخاب کنیم؟
مقاوم سازی سقف تیرچه بلوک، یک اقدام تخصصی بوده و نیازمند بررسیهای دقیق و محاسبات حرفهای است. انتخاب بهترین روش ترمیم سقف تیرچه بلوک باید بر اساس شدت ضعف این سقف، خطاهای موجود و مشکلات اجرایی باشد تا در نهایت بتوان با یک بار هزینه، شاهد افزایش مقاومت سقف تا اندازه ایده آل بود. با توجه به روشهای متنوع مقاوم سازی این سقف، شاید این سوال در ذهن افراد ایجاد شود که بهترین روش ترمیم تیرچه بتنی چیست؟
انتخاب روش مناسب برای ترمیم و مقاوم سازی سقف، نیاز به بررسی کارشناس مقاوم سازی سازین دارد. به طور مثال، در صورتی که فقط آسیبهای موضعی در سقف ایجاد شده باشند، میتوان با ترمیم جزئی با ملات بتنی مشکل را برطرف کرد؛ اما در مواقعی که ضعف زیادی در سقف به علت افزایش بارهای وارده و یا آسیب دیدگی داخلی وجود داشته باشد، نیاز به مقاوم سازی سقف تیرچه بلوک با روشهایی همچون FRP و یا اضافه کردن ضخامت سقف است. از آنجایی که اطلاعات مهندسی شما برای تعیین بهترین روش کافی نیست، توصیه میشود که در این مورد مشاوره فنی از کارشناسان مقاوم سازی سازین دریافت کنید.

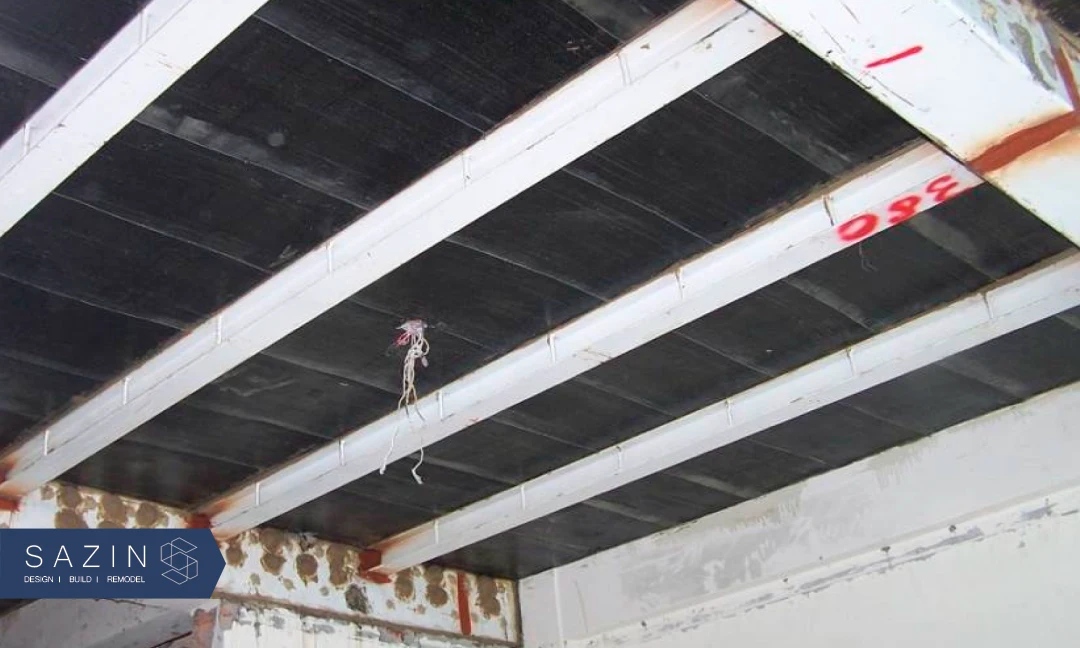

برآورد قیمت ترمیم سقف تیرچه بلوک در پروژههای مقاوم سازی
قیمت ترمیم سقف تیرچه بلوک در پروژههای مقاوم سازی، بسته به روش انتخابی، تستهای انجام شده و قیمت روز مصالح مورد استفاده متفاوت است. از آنجایی که شرایط هر یک از پروژهها با یکدیگر متفاوت است، نمیتوان قیمت دقیقی را برای ترمیم تیرچه بتنی سقف در نظر گرفت. بهترین راه برای استعلام هزینه مقاوم سازی سقف تیرچه بلوک، تماس با کارشناسان مقاوم سازی سازین است تا بر اساس نیاز پروژه شما و با در نظر گرفتن موارد زیر، هزینه دقیقتر را اعلام کنند:
تستهای تخصصی موردنیاز برای ارزیابی تیرچه بتنی
بخشی از هزینه ترمیم سقف تیرچه بلوک مربوط به تستهای تخصصی مورد نیاز مانند تستهای غیرمخرب، اسکن میلگردها و انجام آزمایش هافسل برای بررسی میزان خوردگی است.
طراحی و محاسبات مقاوم سازی تیرچه بتنی مطابق آییننامه
مقاوم سازی سقف تیرچه بلوک باید بر اساس آیین نامه باشد. از این جهت بخشی از هزینهها مربوط به هزینه خدمات مهندسی برای مدلسازی دقیق سازه و ارائه نقشههای اجرایی جهت تقویت کردن میباشد.
خرید مصالح موردنیاز برای مقاوم سازی سقف تیرچه بلوک
بسته به روش انتخابی برای مقاوم سازی سقف تیرچه بلوک، میبایست مصالح متفاوتی را انتخاب کرد. قیمت مصالح انتخابی مانند الیاف کربن، رزینهای اپوکسی، ملات ترمیمی، مش فایبرگلاس و ورقهای فولادی بر اساس نوسانات بازار ارز و دلار محاسبه میشود؛ اما در نهایت روی قیمت کلی تقویت سقف تیرچه بلوک تاثیر میگذارد.
اجرای مقاوم سازی تیرچه بتنی
پس از پرداخت هزینههای خرید مواد اولیه، نوبت به پرداخت دستمزد مجریان پروژه میرسد. هزینه اجرا و مقاوم سازی سقف تیرچه بلوک شامل دستمزد اکیپهای تخصصی، هزینه داربست بندی و تجهیز کارگاه و آماده سازی سطوح است.
مشاوره تخصصی ترمیم و مقاوم سازی سقف تیرچه بلوک
ترمیم و مقاوم سازی سقف تیرچه بلوک، یک اقدام مهندسی و نیازمند بررسی دقیق ضعفهای سقف است. در صورتی که سقف ساختمان دچار لرزش، خیز بیش از حد و ترک خوردگی شده است یا قصد تغییر کاربری آن را دارید، میبایست حتما برای ترمیم تیرچه بتنی اقدام کنید. شرکت مقاوم سازی سازین با سالها تجربه موفق در زمینه تقویت سازهها و بهسازی لرزهای، آماده ارائه خدمات کامل در زمینه مقاوم سازی این سقف هاست. از مرحله انجام تست تا پیشنهاد بهترین روش مقاوم سازی و اجرایی آن بر عهده متخصصان شرکت سازین هستند. همین امروز با تیم مهندسی و کارشناسان مقاوم سازی سازین تماس بگیرید تا ضمن دریافت مشاوره تخصصی، بهترین و اقتصادیترین راهکار برای مقاوم سازی ساختمان خود را انتخاب کنید.
