در مستندات فنی و نقشههای اجرایی هر پروژه عمرانی، مقاومت فشاری مشخصهای برای بتن تعریف میشود که تضمینکننده ایمنی و باربری سازه است. اما گاهی پیش میآید که پس از اجرای بتن، مقاومت فشاری آن از مقاومتی که در نقشههای اجرایی قید شده است، کمتر و پایینتر تعیین میشود. در این صورت با بتن کم مقاومت مواجه هستیم. مقاوم سازی بتن با مقاومت پایین با راههای مختلفی امکان پذیر است؛ اما در ابتدا باید مشکل بتن مشخص شود و پس از آن، اقدامات تخصصی برای تقویت بتن کم مقاومت در نظر گرفته شود.
دلایل و عوامل کاهش مقاومت فشاری بتن چیست؟
در شرایطی نیاز به مقاومت سازی بتن کم مقاومت است که میزان مقاومت فشاری بتن از دادههای طراحی شده در نقشه، کمتر باشد. افت مقاومت بتن و نرسیدن آن به حد نصاب طراحی، معمولا ناشی از یک اتفاق واحد نیست، بلکه زنجیرهای از خطاها در مراحل مختلف میتواند منجر به این پدیده شود. عوامل اصلی کاهش مقاومت فشاری بتن به سه گروه ساخت، اجرا و نمونه گیری تقسیم بندی میشوند.
در مرحله ساخت ممکن است عدم اختلاط بتن به اندازه صحیح با آب و یا استفاده از مواد اولیه بی کیفیت، باعث بروز این مشکل شود. اما در مرحله اجرا، عمل آوری غیراصولی و استفاده از تجهیزات غیراستاندارد، مقاومت فشاری بتن را کاهش میدهد. در نهایت اگر تستهای تخصصی نیز در زمان مناسب انجام نشوند، نمیتوان از عملکرد نهایی بتن مطمئن شد.
| دلایل و عوامل کاهش مقاومت فشاری بتن | |
| دلایل | مثال |
| ساخت بتن | ساخت بتن با مصالح بی کیفیت
رعایت نکردن استاندارد دمای بتن هنگام تولید عدم رعایت نسبت آب به سیمان در بتن (W/C) ساخت بتن غیر استاندارد و اختلاط آن با دست کوتاه کردن زمان اختلاط با هدف سرعت بخشیدن به کار |
| اجرای بتن | رعایت نکردن حداقل و حداکثر دمای مجاز بتن ریزی
عدم ویبره یکنواخت و صحیح بتن کیورینگ یا عمل آوری نامناسب بتن اضافه کردن افزودنی شیمیایی یا به بتن در کارگاه بهکارگیری تجهیزات غیراستاندارد یا فرسوده در اجرای بتن تاخیر در ارسال بتن و فاسد شدن بتن مصرفی |
| نمونه گیری جهت آزمایش | عدم نمونه برداری، یا نمونه گیري بتن در موعد مقرر
انتقال نامناسب نمونه بتن به آزمایشگاه عدم نگهداری نمونهها در شرایط محیطی مطلوب کالیبره نبودن تجهیزات آزمایشگاهی |
اهمیت مقاوم سازی بتن در پروژههای عمرانی
برخلاف تصور بعضی از مهندسان، کم بودن مقاومت مشخصه بتن به معنای این نیست که عضو بتنی دیر یا زود تخریب میشود؛ اما ضعفی که در اثر کم بودن مقاومت فشاری بتن در سازه ایجاد میشود، نیاز به مقاوم سازی بتن با مقاومت پایین را افزایش میدهد. مقاوم سازی بتن کم مقاومت در پروژههای عمرانی، باید بعد از ارجاع به طراح سازه و ساختمان انجام شود. در واقع، دستگاه نظارت پروژه و مهندس ناظر، میبایست ابتدا پس از تشخیص کم بودن مقاومت فشاری، این موضوع را به طراح سازه و ساختمان اعلام کند.
سپس، مجددا میبایست سازه بر اساس مقاومت مشخصه بدست آمده کنترل و تحلیل مجدد شود و در صورت نیاز، تقویت بتن با مقاومت پایین به صورت صحیح انجام شود. در این صورت فقط در شرایط نیاز، مقاوم سازی بتن با مقاومت پایین انجام میشود و نیازی به تخریب عضو بتنی که بار مالی و زمانی فراوانی برای پروژهها دارد، نیست.
نقش طراح سازه در تقویت بتن با تقویت بتن با مقاومت پایین
زمانی که مهندس ناظر متوجه کم بودن مقاومت بتن نسبت به نقشه طراحی شده میشود، لازم است که طراح و محاسب سازه وارد کار شوند. در این مرحله طراح و محاسب سازه و ساختمان، مجددا سازه را بر اساس مقاومت مشخصه بتن تحلیل و نتایج آن را مشخص میکنند. بر اساس نتایج باید به دو موضوع زیر رسیدگی کرد:
آیا بتن نیاز به مقاوم سازی دارد یا خیر؟
گاهی اوقات بتن با وجود اینکه مقاومت فشاری کمتری نسبت به طرح اولیه دارد، اما قادر به تحمل بارهای فشاری سازه هست. در این شرایط، نیازی به مقاوم سازی بتن با مقاومت پایین نبوده و میتوان سایر عملیات ساختمان سازی را انجام داد؟
کدام عضو بتنی نیاز به مقاوم سازی دارد؟
در صورتی که نیاز به تقویت بتن با مقاومت پایین باشد، باید مشخص گردد که کدام عضو بتنی نیاز به مقاوم سازی دارد. هر یک از عضوهای بتنی مانند تیر، ستون، دال، دیوار برشی و فونداسیون میتوانند برای مقاوم سازی تحت برنامه ریزی قرار بگیرند و از همین جهت مهندس طراح سازه باید مشخص کند که کدام عضو نیاز به مقاوم سازی دارد.

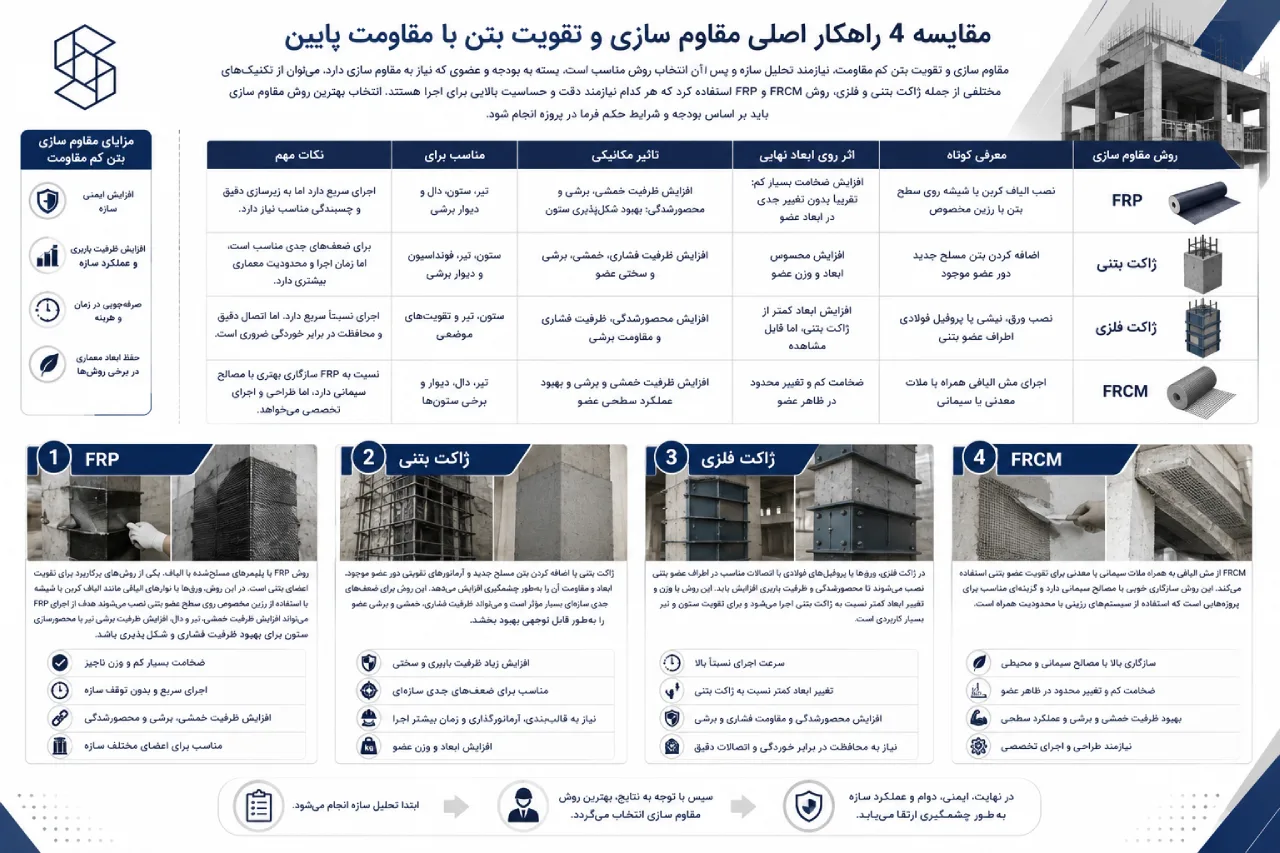

مقایسه 4 راهکار اصلی مقاوم سازی و تقویت بتن با مقاومت پایین
مقاوم سازی و تقویت بتن کم مقاومت، نیازمند تحلیل سازه و پس از آن انتخاب روش مناسب است. بسته به بودجه و عضوی که نیاز به مقاوم سازی دارد، میتوان از تکنیکهای مختلفی از جمله ژاکت بتنی و فلزی، روش FRP و FRCM استفاده کرد که هر کدام نیازمند دقت و حساسیت بالایی برای اجرا هستند. انتخاب بهترین روش مقاوم سازی باید بر اساس بودجه و شرایط حکم فرما در پروژه انجام شود.
| روش مقاوم سازی | معرفی کوتاه | اثر روی ابعاد نهایی | تاثیر مکانیکی | مناسب برای | نکات مهم |
| FRP | نصب الیاف کربن یا شیشه روی سطح بتن با رزین مخصوص | افزایش ضخامت بسیار کم؛ تقریبا بدون تغییر جدی در ابعاد عضو | افزایش ظرفیت خمشی، برشی و محصورشدگی؛ بهبود شکلپذیری ستون | تیر، ستون، دال و دیوار برشی | اجرای سریع دارد اما به زیرسازی دقیق و چسبندگی مناسب نیاز دارد. |
| ژاکت بتنی | اضافه کردن بتن مسلح جدید دور عضو موجود | افزایش محسوس ابعاد و وزن عضو | افزایش ظرفیت فشاری، خمشی، برشی و سختی عضو | ستون، تیر، فونداسیون و دیوار برشی | برای ضعفهای جدی مناسب است، اما زمان اجرا و محدودیت معماری بیشتری دارد. |
| ژاکت فلزی | نصب ورق، نبشی یا پروفیل فولادی اطراف عضو بتنی | افزایش ابعاد کمتر از ژاکت بتنی، اما قابل مشاهده | افزایش محصورشدگی، ظرفیت فشاری و مقاومت برشی | ستون، تیر و تقویتهای موضعی | اجرای نسبتاً سریع دارد، اما اتصال دقیق و محافظت در برابر خوردگی ضروری است. |
| FRCM | اجرای مش الیافی همراه با ملات معدنی یا سیمانی | ضخامت کم و تغییر محدود در ظاهر عضو | افزایش ظرفیت خمشی و برشی و بهبود عملکرد سطحی عضو | تیر، دال، دیوار و برخی ستونها | نسبت به FRP سازگاری بهتری با مصالح سیمانی دارد، اما طراحی و اجرای تخصصی میخواهد. |
مقاوم سازی بتن کم مقاومت با روش FRP
روش FRP یا پلیمرهای مسلحشده با الیاف، یکی از روشهای پرکاربرد برای تقویت اعضای بتنی است. در این روش، ورقها یا نوارهای الیافی مانند الیاف کربن یا شیشه با استفاده از رزین مخصوص روی سطح عضو بتنی نصب میشوند. هدف از اجرای FRP میتواند افزایش ظرفیت خمشی تیر و دال، افزایش ظرفیت برشی تیر، یا محصورسازی ستون برای بهبود ظرفیت فشاری و شکل پذیری باشد.
در پروژههایی که بتن مقاومت پایینتری از مقدار تعیین شده در طراحی دارد، مقاوم سازی بتن با روش RFP توصیه میشود؛ اما باید توجه داشت که این روش زمانی مفید است که ضعف عضو با افزایش ظرفیت کششی، خمشی، برشی و محصورشدگی قابل جبران باشد. ضخامت پایین سیستم FRP برای تقویت بتن کم مقاومت و وزن کم آن، باعث میشود تا در ابعاد معماری تغییری ایجاد نشود. از این جهت برای پروژههایی که محدودیت فضا دارند و نمیتوان ستون را با ژاکت بتنی و یا فلزی محصور کرد، این روش انتخاب بسیار خوبی محسوب میشود.
مقاوم سازی بتن کم مقاومت با ژاکت بتنی
ژاکت بتنی یکی از روشهای سنتی و قدرتمند برای مقاوم سازی بتن با مقاومت پایین است. در این روش، ابعاد عضو موجود با اضافه کردن بتن جدید و آرماتورهای تقویتی افزایش مییابد و همین تغییر ابعاد، میزان مقاومت آن را در برابر بارهای فشاری افزایش میدهد. ژاکت بتنی میتواند برای ستونها، تیرها، دیوارها و حتی بخشهایی از فونداسیون استفاده شود. در صورت اجرای ژاکت بتنی برای ستونهای بتنی کم مقاومت، ظرفیت فشاری و برشی افزایش پیدا کرده و میتوان شاهد شکل پذیری عضو مورد نظر بود.
برای اجرای این روش تقویت بتن کم مقاومت، در ابتدا سطح بتن موجود آماده سازی میشوند و درون آنها آرماتورهای طولی و عرضی جدید نصب میگردد. سپس اتصال مناسب بین بتن قدیم و جدید تامین شده و بتن با ملات مناسب اجرا میشود تا چسبندگی مورد نیاز را فراهم کند. مزیت اصلی ژاکت بتنی، قابل اعتماد بودن آن است؛ اما باید توجه داشت که این روش محدودیتهایی مانند افزایش ابعاد عضو مورد نظر را دارد. اجرای این روش تقویت بتن با مقاومت پایین، نیاز به قالب بندی و آرماتورگذاری نیز داشته و باید با دقت و حساسیت بالایی دنبال شود.
مقاوم سازی بتن کم مقاومت با ژاکت فلزی
ژاکت فلزی یکی دیگر از روشهای موثر برای مقاوم سازی بتن کم مقاومت است که با وزن و تغییر ابعاد کمتر اجرا میشود. در این روش، ورقها، نبشیها، تسمهها یا قفسههای فولادی در اطراف عضو نصب میشوند تا ظرفیت باربری، محصورشدگی یا مقاومت برشی و خمشی عضو افزایش یابد. رایجترین کاربرد ژاکت فلزی، تقویت ستون هاست. در این روش با محصور کردن بتن، عملکرد فشاری و شکل پذیری عضو بهبود پیدا میکند. در صورت نیاز میتوان برای تقویت تیر نیز از ژاکت فلزی استفاده کرد که در این شرایط با اجرای صحیح، میتوان شاهد افزایش ظرفیت برشی و خمشی بود.
نکته مهم این است که ژاکت فلزی باید اتصال مناسبی با عضو موجود داشته باشد. در غیر این صورت سیستم تقویتی به درستی عمل نخواهد کرد. مزیت اصلی ژاکت فلزی، سرعت اجرای نسبتا بالا و امکان کنترل دقیق ابعاد تقویت است. در برخی پروژهها، این روش نسبت به ژاکت بتنی عملیات کمتری در محل ایجاد میکند. با این حال، خوردگی فولاد، نیاز به جوشکاری یا اتصالات مکانیکی دقیق، اجرای پوشش ضدزنگ و کنترل کیفیت اتصال از مواردی است که باید جدی گرفته شود.
مقاوم سازی بتن کم مقاومت با روش FRCM
FRCM یا کامپوزیتهای الیافی با ماتریس سیمانی، روشی جدیدتر برای تقویت بتن کم مقاومت در سازههای مختلف است. در این روش، به جای استفاده از رزینهای پلیمری، از یک ماتریس معدنی یا سیمانی برای اتصال مش یا پارچه الیافی به سطح عضو استفاده میشود. مقاوم سازی با FRCM در پروژههایی کاربرد دارد که استفاده از سیستمهای رزینی مانند FRP با محدودیت همراه است. این روش را میتوان برای تقویت دال، ستون و تیر و یا دیوار برشی مورد استفاده قرار داد.
از جمله مهمترین مزایای FRCM میتوان به سازگاری مناسبتر با سطوح بتنی و مصالح معدنی، عملکرد بهتر در برابر برخی شرایط محیطی و عدم وابستگی کامل به رزینهای آلی اشاره کرد. با این حال، طراحی و اجرای مقاوم سازی بتن با مقاومت پایین به این روش باید توسط تیم متخصص انجام شود و تمامی جزئیات از جمله ضخامت و نوع کامپوزیتهای الیافی با ماتریس سیمانی باید به طور دقیق بررسی و در نظر گرفته شوند.
فاکتورهای موثر بر هزینه مقاوم سازی بتن کم مقاومت
تصمیم برای مقاوم سازی بتن کم مقاومت، مستقیما با مدیریت هزینههای یک پروژه گره خورده است. طبیعی است که مدیران پروژه باید در ابتدا یک برآورد مالی از طراح تقویت بتن با مقاومت پایین داشته باشند و پس از آن، بودجه مورد نیاز را تامین کنند. عوامل متنوعی بر هزینه مقاوم سازی بتن با مقاومت پایین تاثیر میگذارند که در ادامه بررسی میکنیم:
- میزان افت مقاومت: میزان اختلاف بین مقاومت طراحی و مقاومت واقعی تاثیر زیادی روی انتخاب طرح تقویت بتن کم مقاومت دارد و باید حتما بررسی شود.
- گستردگی ناحیه آسیب دیده: آیا ضعف بتن محدود به یک ستون خاص است یا تمام سقفها و دیوارهای برشی را در بر میگیرد هم عامل مهمی برای تقویت بتن با مقاومت پایین است.
- نوع روش انتخابی مقاوم سازی: انتخاب روش مقاوم سازی بتن با مقاومت پایین از جمله ژاکت بتنی، فلزی، FRP و FRCM هر کدام قیمت تمام شده متفاوتی دارند؛ چرا که مواد اولیه به کار رفته در آنها متغیر است.
- شرایط دسترسی و موقعیت مکانی پروژه: سهولت دسترسی اکیپ اجرایی به عضو آسیب دیده یا نیاز به کار در ارتفاع و تخریب نازک کاریهای از پیش انجام شده، همگی میتوانند باعث کاهش یا افزایش هزینه تقویت بتن کم مقاومت شوند.
- محدودیتهای زمانی پروژه: در صورت محدود بودن زمان بندی پروژه و تعداد زیادی کارگر برای مقاوم سازی بتن کم مقاومت، احتمال بالا رفتن هزینه وجود دارد.
مشاوره تخصص و ارائه طرح مقاوم سازی بتن کم مقاومت
مواجهه با بتن کم مقاومت پس از نمونه گیری و آزمایش از بتن اجرا شده در پروژه، پایان کار یک پروژه نیست؛ اما میتواند یک چالش مهندسی ایجاد کند که با تصمیم گیری صحیح و علمی، قابل حل خواهد بود. برای مقاوم سازی بتن با مقاومت پایین، ابتدا باید شرایط سازه به طور دقیق تحلیل شود و سپس بهینهترین طرح مقاوم سازی بر اساس نیاز آن پروژه انتخاب گردد. همه این مراحل نیازمند دانش تخصصی و مهندسی عمران هستند.
جهت بررسی نتایج آزمایشگاهی پروژه خود، دریافت مشاوره تخصصی و طراحی اقتصادیترین پلن مقاوم سازی بتن با مقاومت پایین، میتوانید به کارشناسان فنی شرکت سازین تماس بگیرید. تیم مهندسی سازین با بررسی پارامترهای پروژه شما، بهترین راهکار را برای جبران ضعف مقاومت بتن با رعایت الزامات آییننامهای ارائه خواهد داد.
